Brugermanual

FJORD Vandhanefilter

Sådan samler og monterer du dit filter, trin for trin. Det tager kun få minutter og kræver hverken værktøj eller VVS'er.

Tip: Kontrollér altid størrelsen på din vandhane først, så vælger du den rigtige adapter med det samme.

Tryk på et billede for at se det i fuld størrelse.

Pakkens indhold & opbygning

Tjek, at alle dele er med, og bliv fortrolig med filterets opbygning. I pakken finder du silikonepakninger, PTFE-tape, to spændenøgler, adaptere (A til I samt den universelle G) og selve filterpatronen.

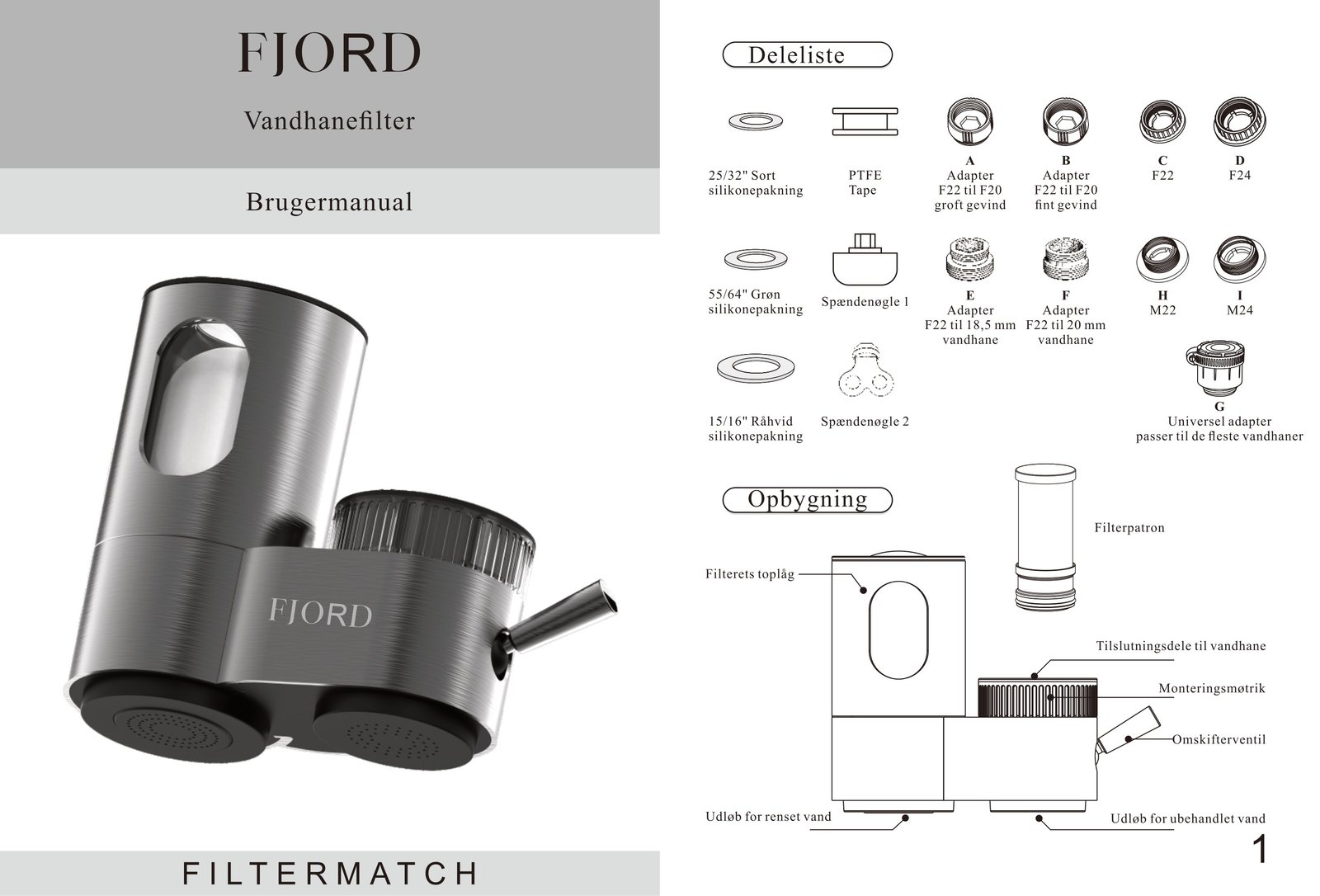

Deleliste og opbygning af FJORD vandhanefilter: pakninger, PTFE-tape, spændenøgler, adaptere A til I, universel adapter G og filterpatron.

Passer filteret til din vandhane?

Filteret passer til de fleste standard vandhaner, altså dem med aftagelig perlator eller et standard gevindudløb. Det er ikke egnet til vandhaner med ikke-standard gevind (fx udtræksbrusere og visse designarmaturer). Er du i tvivl, så kontakt os, før du monterer.

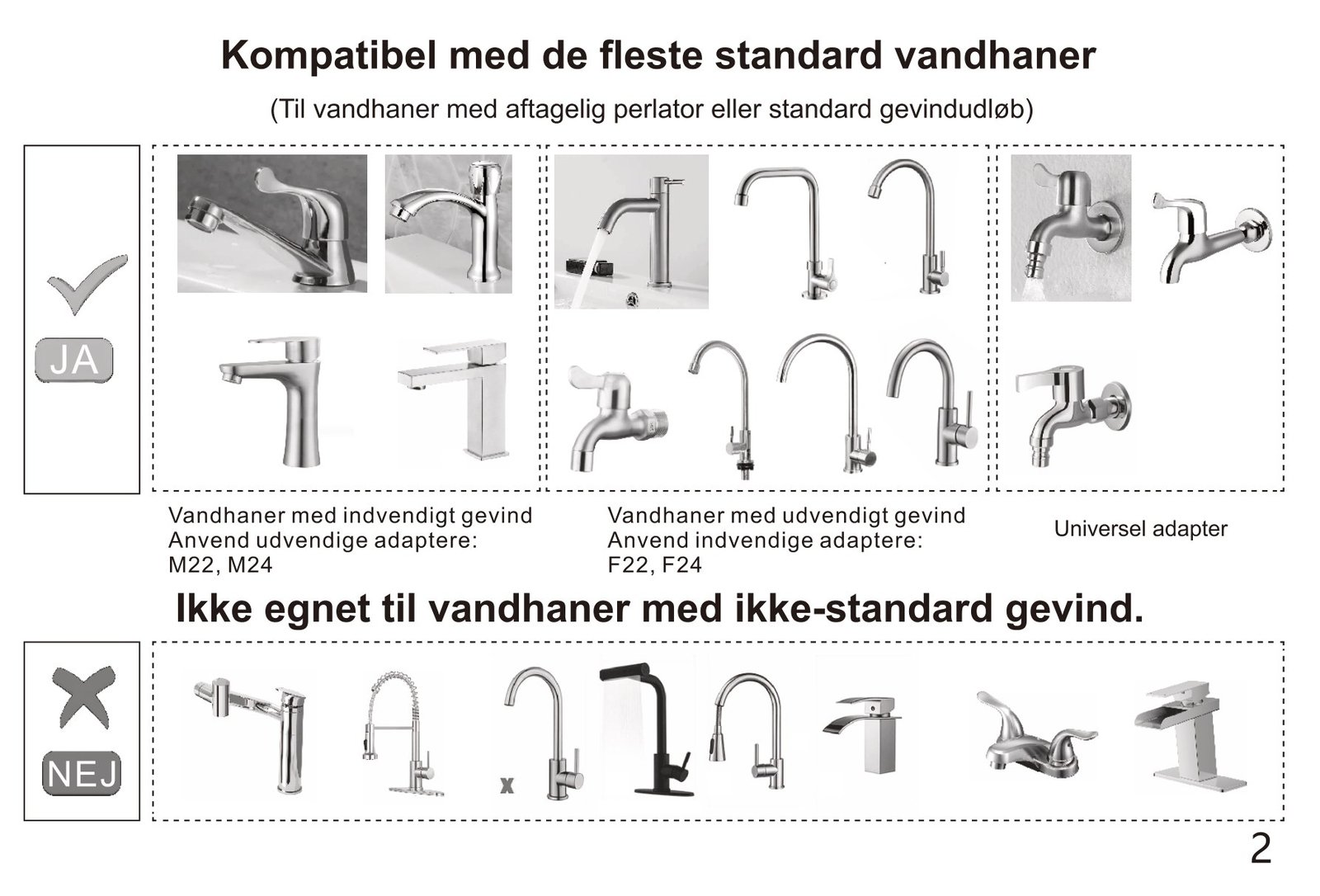

Oversigt over hvilke vandhaner filteret passer til (JA) og ikke passer til (NEJ).

Vandhane med udvendigt gevind

Har din vandhane et udvendigt gevind, skal du bruge en indvendig adapter (A, B, C eller D). Kontrollér størrelsen først, vælg den rette adapter, og skru den på vandhanen sammen med pakningen, og spænd godt til. Sæt derefter filteret på med monteringsmøtrikken.

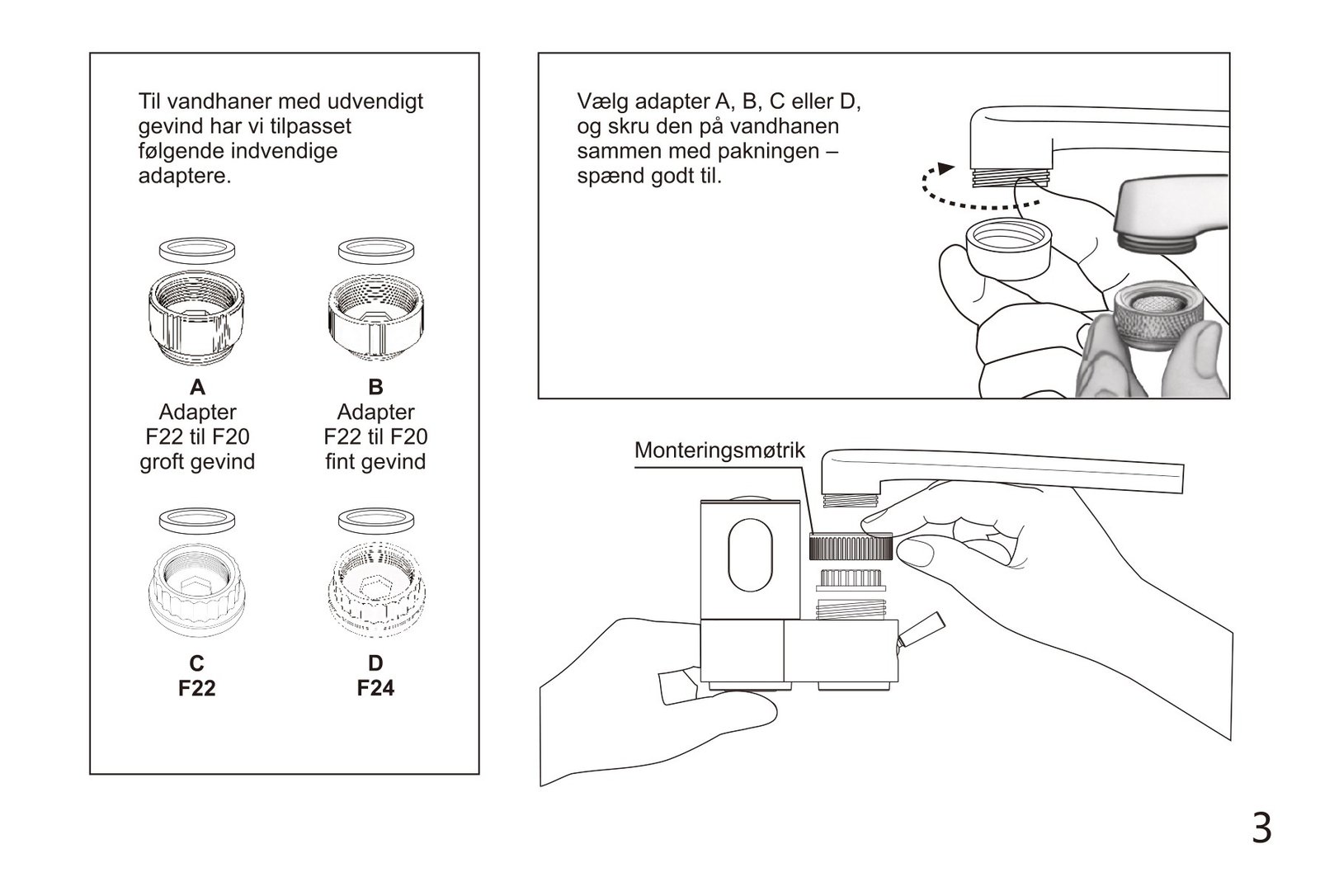

Skru den indvendige adapter (A, B, C eller D) på vandhanen med pakning, og montér filteret med monteringsmøtrikken.

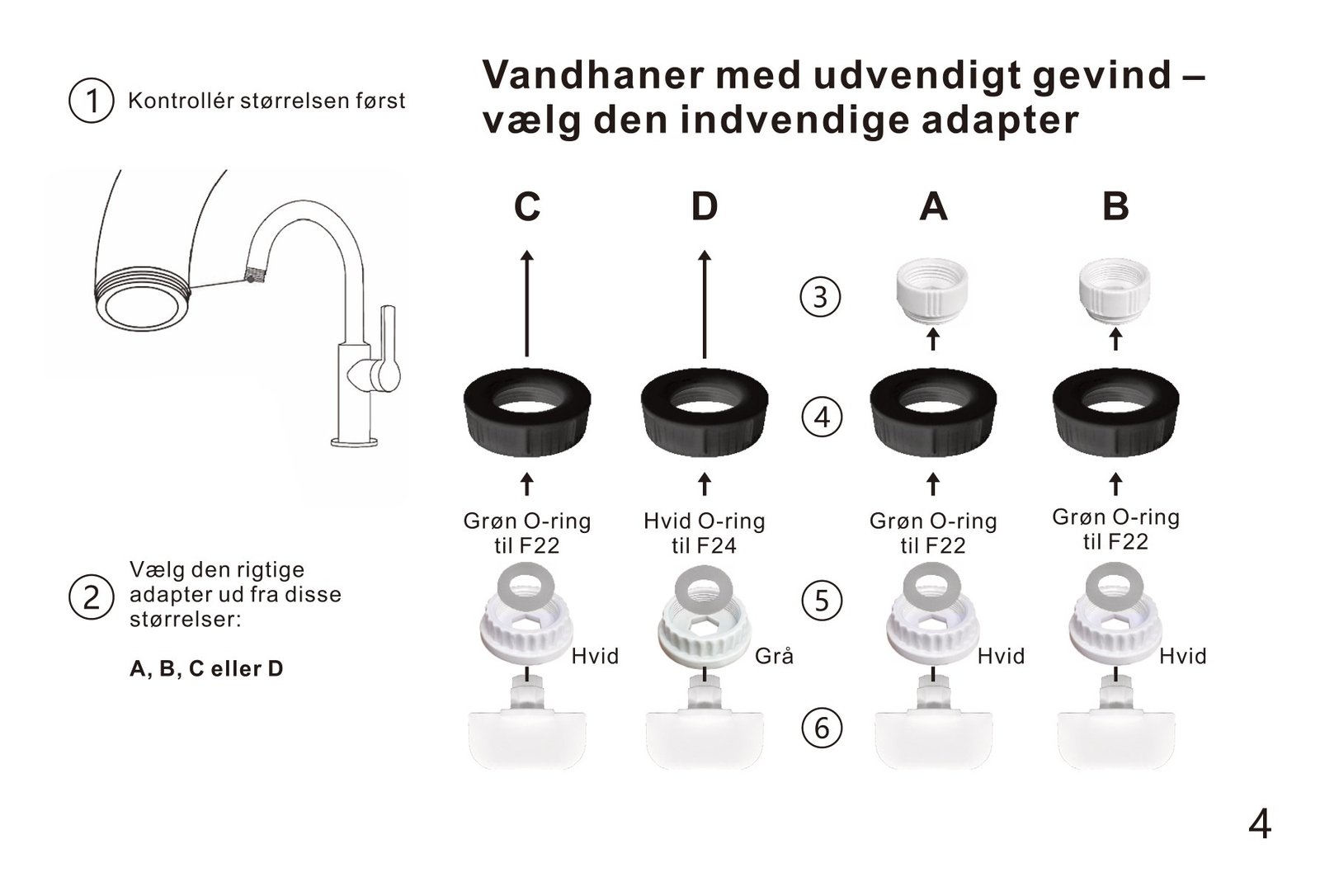

Samlerækkefølge for adapter C, D, A og B med O-ring til vandhaner med udvendigt gevind.

Vandhane med indvendigt gevind

Har din vandhane et indvendigt gevind, skal du bruge en udvendig adapter. Prøv først H eller I; passer de ikke, så brug E eller F. Ved M22/M24 bruges PTFE-tape på gevindet. Spænd adapter og pakning godt fast, og montér filteret med monteringsmøtrikken.

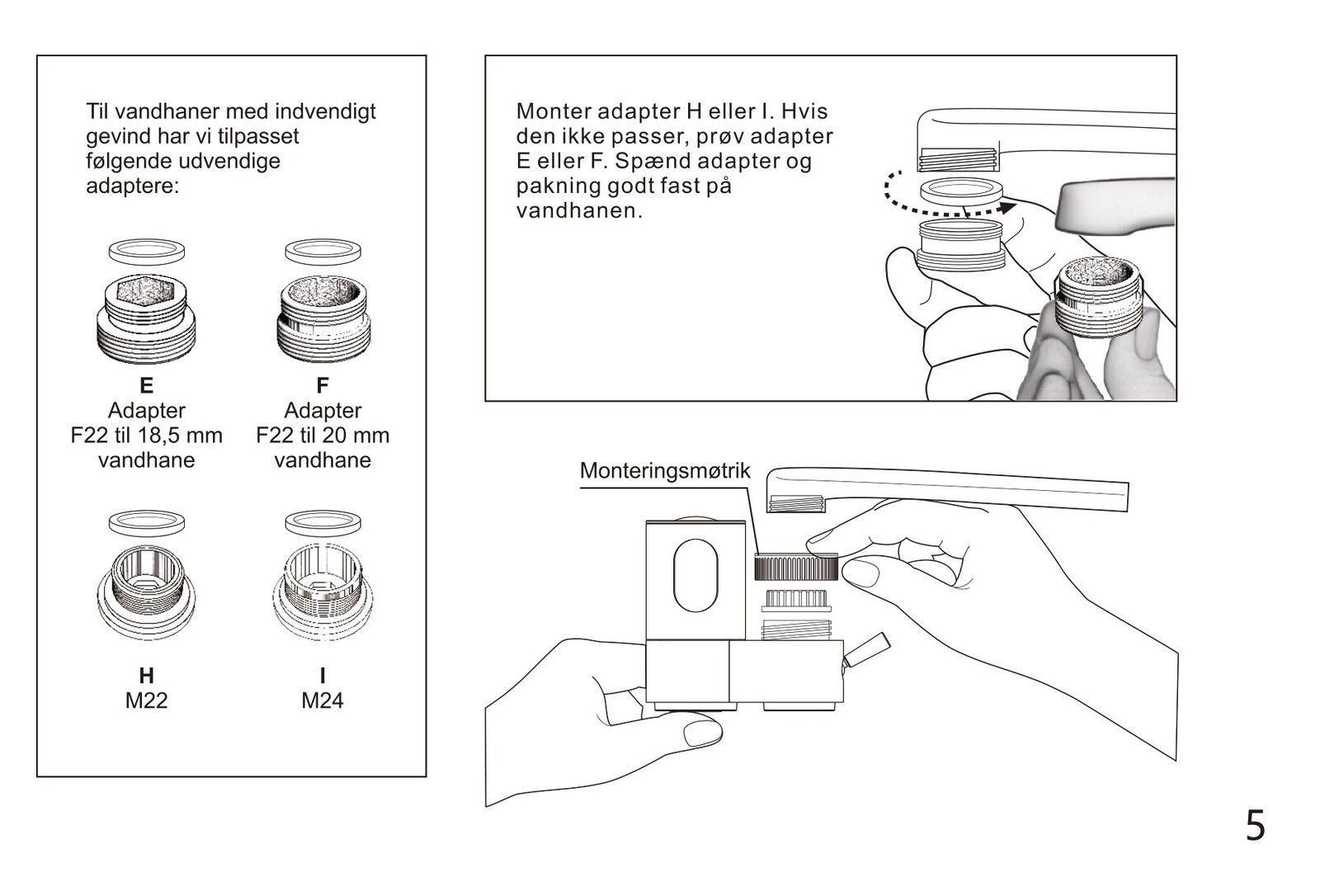

Montér adapter H eller I; hvis den ikke passer, brug E eller F. Spænd adapter og pakning på vandhanen og sæt filteret på.

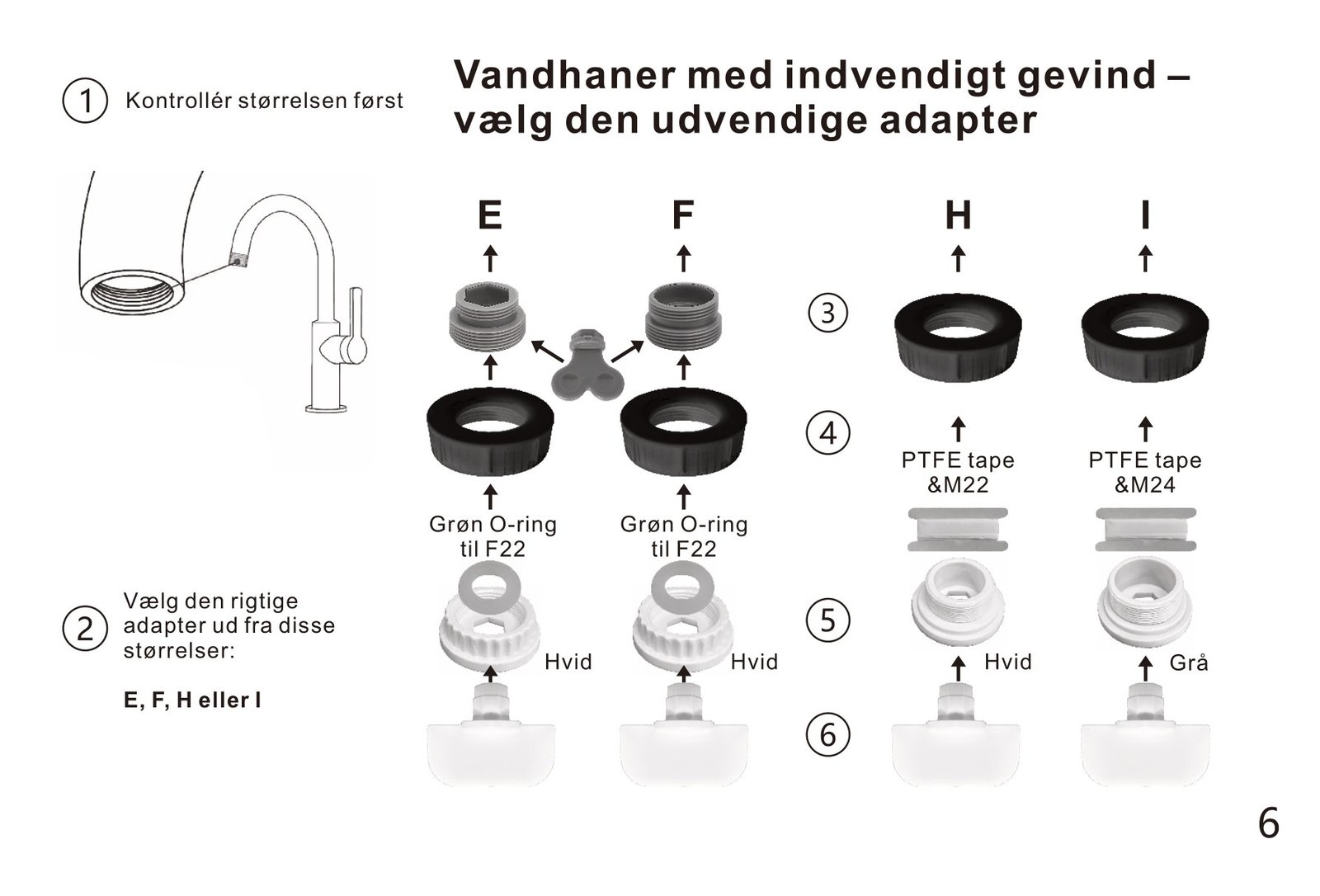

Samlerækkefølge for adapter E, F, H og I med O-ring og PTFE-tape til vandhaner med indvendigt gevind.

Den universelle adapter (G)

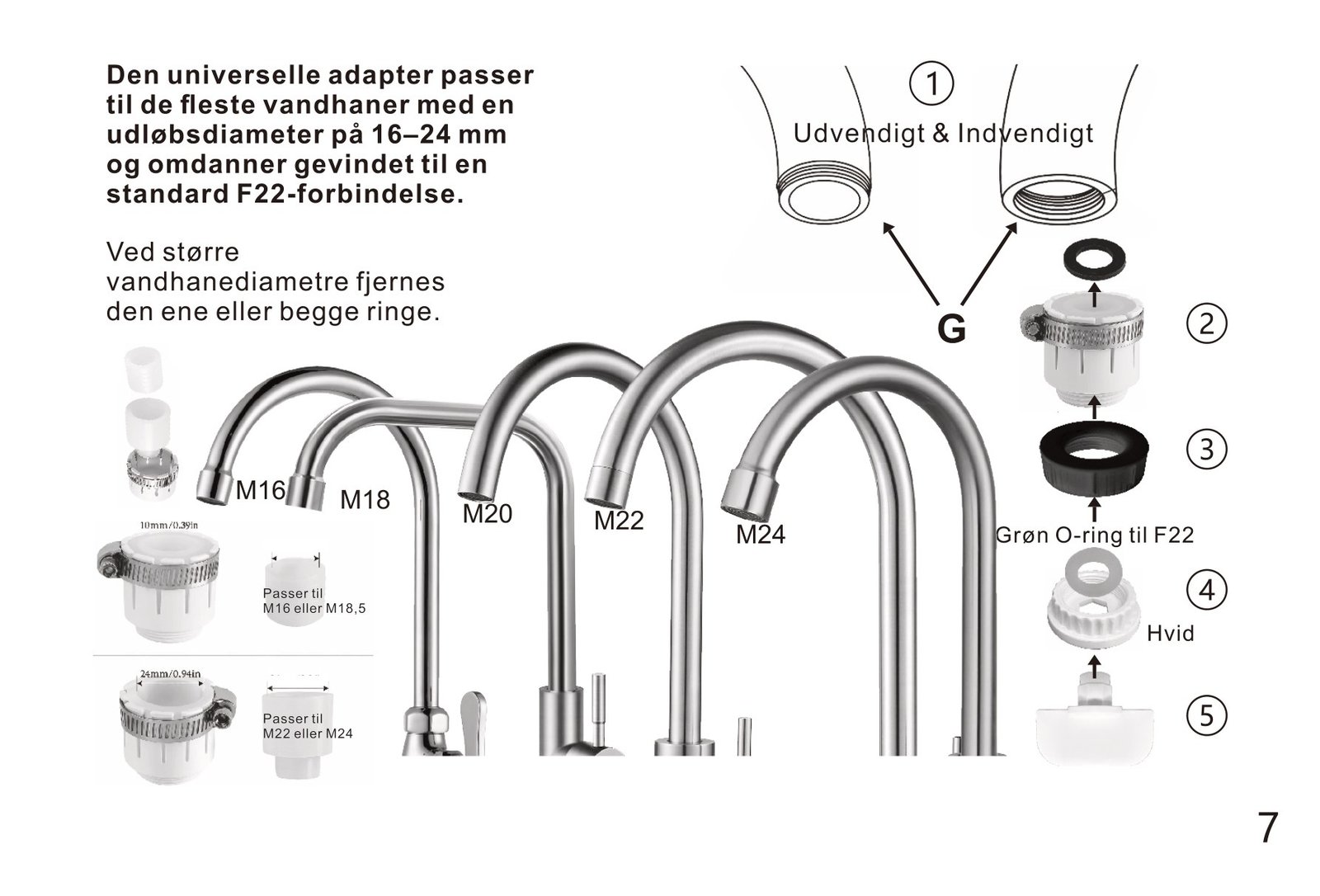

Den universelle adapter (G) passer til de fleste vandhaner med en udløbsdiameter på 16 til 24 mm og omdanner gevindet til en standard F22-forbindelse. Ved større diametre fjerner du den ene eller begge ringe.
